1.LCD

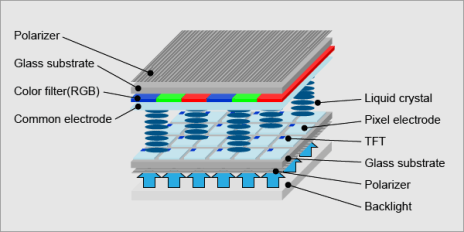

- 백라이트 (Backlight)
- LCD는 스스로 빛을 내지 않기 때문에, 광원을 따로 필요로 합니다.
- 하단의 백라이트는 화면 전체에 균일한 빛을 제공합니다.
- 하단 글라스 (Glass)
- TFT(Thin Film Transistor) 등이 형성된 기판으로, 각 화소의 액정을 제어하는 회로가 포함되어 있습니다.
- 액정 분자의 배열을 조절해 빛의 투과를 제어합니다.
- 액정 (Liquid Crystal)
- 전압을 가하면 분자 배열이 바뀌어 빛의 편광 방향을 제어합니다.
- 이로 인해 백라이트에서 올라온 빛의 통과량이 조절됩니다.
- 상단 글라스 (Glass)
- 액정을 감싸는 또 다른 투명 기판입니다.
- 일반적으로 컬러 필터가 부착되어 있어 RGB 색상을 표현합니다.
- 컬러 필터 (Color Filter)
- R(빨강), G(초록), B(파랑)의 색 필터를 이용해 각 화소의 색상을 만듭니다.
- 하나의 픽셀은 R, G, B 서브픽셀로 구성됩니다.
- 최상단 글라스
- 외부에서 보는 디스플레이 표면을 형성합니다.
+편광필터
이처럼 편광필터는 전압을 인가하여 액정의 방향을 다르게하여, 빠져나가는 빛의 양을 조절해 밝기를 조절하게된다.
액정의 앞뒤로 두개의 편광판이 존재하며
세로편광판에 들어간 빛이 전기적 신호로 제어를 받는 액정에 의해서 편광방향을 90도로 틀어서, 가로방향으로 변경해주면 빛이 나오는 곳의 가로방향으로 편광판을 통과하여 사람의 눈에 밝게 보이게 됩니다
세로방향 편광판으로 들어간 빛이 전기적 신호로 제어를 받는 액정에 의해서 편광방향을 변경하지 않으면 편광 방향은 세로방향을 그대로 유지하므로 빛이 나오는 곳의 가로방향 편광판을 통과하지 못하여 사람의 눈에 어둡게 보이게 됩니다
해당빛이 컬러필터를 통과하여 우리 눈에 들어와 LCD 를 이루게 되는것입니다
2.OLED
OLED에 O가 붙는 이유는 유기물을 활용했기 때문이다.
OLED의 구조도중 유기물층을 확대해보면
이처럼 구성되어있다
약자 한글명 영문명 주요 기능 설명
| HIL | 정공 주입층 | Hole Injection Layer | 양극(Anode)에서 정공(hole)을 유기층 내부로 주입하는 역할을 합니다.주입 장벽을 낮춰줌. |
| HTL | 정공 이동층 | Hole Transport Layer | 주입된 정공을 발광층(EML)까지 이동시킴. 이동 효율을 높여 전하 재결합을 도와줌. |
| EML | 발광층 | Emissive Layer | 전자(-)와 정공(+)이 만나 재결합하면서 빛을 방출하는 핵심 층입니다. 발광 재료(R, G, B)가 위치함. |
| ETL | 전자 이동층 | Electron Transport Layer | 음극(Cathode)에서 주입된 전자를 발광층까지 이동시키는 층입니다. |
| EIL | 전자 주입층 | Electron Injection Layer | 음극에서 전자를 유기층 내부로 원활하게 주입하는 역할을 합니다. 주입 장벽을 낮춰 전자 이동 효율을 높임. |
이와같은 동작방식으로 자체적으로 빛을 내는것이 큰 특징이다
요롷게 구성이 되어있다
디스플레이하면 TFT에 대해서 많이 들어보았을텐데 TFT란 대체 뭘까?
TFT란 Thin Film Transistor 의 약자에 해당한다, 트랜지스터란 일종의 스위치와 동일하다
즉 TFT로 전압을 조정하여 LCD에서 액정배열을 조절하게된다
위에서 본 그림과 비슷하다
아래는 OLED에서 TFT 위치, 작용이다
이처럼 하나의 픽셀을 보면 하나의 픽셀안에 Red Green Blue 와 같은 서브픽셀로 나뉘어지고, 그아래 TFT가 존재한다
TFT는 해당 픽셀에 인가할 전압을 결정하고, 전류의 양을 조절하게 되는것이다
그러면 전류의 양에 따라서 밝기가 조절되는것!
